AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆-陶氏工业电线电缆有限公司

本产品适用于楼宇对讲系统、安防监控报警系统、电器内部装线控制、电脑、仪表和电子设备及自动化装置等信号控制。

产品特点

技术数据

柔性 PVC 护套
温度范围

移动安装：-5℃至 + 70℃

固定安装：-15℃至 + 70℃
标称电压：Uo/U 300/300V
绝缘电阻：最小 10MOhm×km
最小弯曲半径：8.0D× 电缆直径
符合欧盟 RoHS、Reach 法规要求
参考标准：JB/T8734.4-2016、Q/TOS1.1-2022
电缆结构：镀锡（裸）铜导体，无氧细铜线；符合 DIN VDE0295 第 5 类及 IEC 60228 第 5 类、柔性 PVC 绝缘；线芯采用最佳节距分层绞合；外被颜色可订做白色、灰色

产品详细

应用范围

本产品适用于楼宇对讲系统、安防监控报警系统、电器内部装线控制、电脑、仪表和电子设备及自动化装置等信号控制。

表格

NO	芯数及截面积 (NO*mm²)	绝缘线径 (mm)	近似外径 (mm)	最大直流电阻 (Ω/KM)	护套颜色	芯线颜色识别
1	2×0.2	1.4	4.1	92.3	黑色	蓝棕
2	3×0.2	1.4	4.5	92.3	黑色	蓝棕黄 / 绿
3	4×0.2	1.4	4.9	92.3	黑色	蓝棕黑黄 / 绿
4	5×0.2	1.4	5.3	92.3	黑色	蓝棕黑灰黄 / 绿
5	6×0.2	1.4	5.7	92.3	黑色	蓝棕黑灰白黄 / 绿
6	7×0.2	1.4	5.7	92.3	黑色	白色印号 1~7 号
7	8×0.2	1.4	6.2	92.3	黑色	白色印号 1~8 号
8	10×0.2	1.4	7.1	92.3	黑色	白色印号 1~10 号
9	12×0.2	1.4	7.3	92.3	黑色	白色印号 1~12 号
10	14×0.2	1.4	8	92.3	黑色	白色印号 1~14 号
11	16×0.2	1.4	8.4	92.3	黑色	白色印号 1~16 号
12	18×0.2	1.4	8.8	92.3	黑色	白色印号 1~18 号
13	20×0.2	1.4	9.8	92.3	黑色	白色印号 1~20 号
14	24×0.2	1.4	11	92.3	黑色	白色印号 1~24 号
15	26×0.2	1.4	11	92.3	黑色	白色印号 1~26 号
16	30×0.2	1.4	12	92.3	黑色	白色印号 1~30 号
17	2×0.3	1.7	4.7	69.2	黑色	蓝棕
18	3×0.3	1.7	5.2	69.2	黑色	蓝棕黄 / 绿
19	4×0.3	1.7	5.6	69.2	黑色	蓝棕黑黄 / 绿
20	5×0.3	1.7	6.1	69.2	黑色	蓝棕黑灰黄 / 绿
21	6×0.3	1.7	6.7	69.2	黑色	蓝棕黑灰白黄 / 绿
22	7×0.3	1.7	6.7	69.2	黑色	白色印号 1~7 号
23	8×0.3	1.7	7.5	69.2	黑色	白色印号 1~8 号
24	10×0.3	1.7	9	69.2	黑色	白色印号 1~10 号
25	12×0.3	1.7	9.3	69.2	黑色	白色印号 1~12 号
26	14×0.3	1.7	9.5	69.2	黑色	白色印号 1~14 号
27	16×0.3	1.7	10	69.2	黑色	白色印号 1~16 号
28	18×0.3	1.7	10.8	69.2	黑色	白色印号 1~18 号
29	20×0.3	1.7	11.4	69.2	黑色	白色印号 1~20 号
30	24×0.3	1.7	12.8	69.2	黑色	白色印号 1~24 号
31	26×0.3	1.7	12.8	69.2	黑色	白色印号 1~26 号
32	30×0.3	1.7	13.5	69.2	黑色	白色印号 1~30 号

陶氏工业电线电缆有限公司

产品中心

AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆-陶氏工业电线电缆有限公司

产品特点

技术数据

产品详细

应用范围

备注：0.2=24AWG，0.3=23AWG

相关产品

高柔拖链控制电缆

高柔拖链数据电缆屏蔽型

RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电线

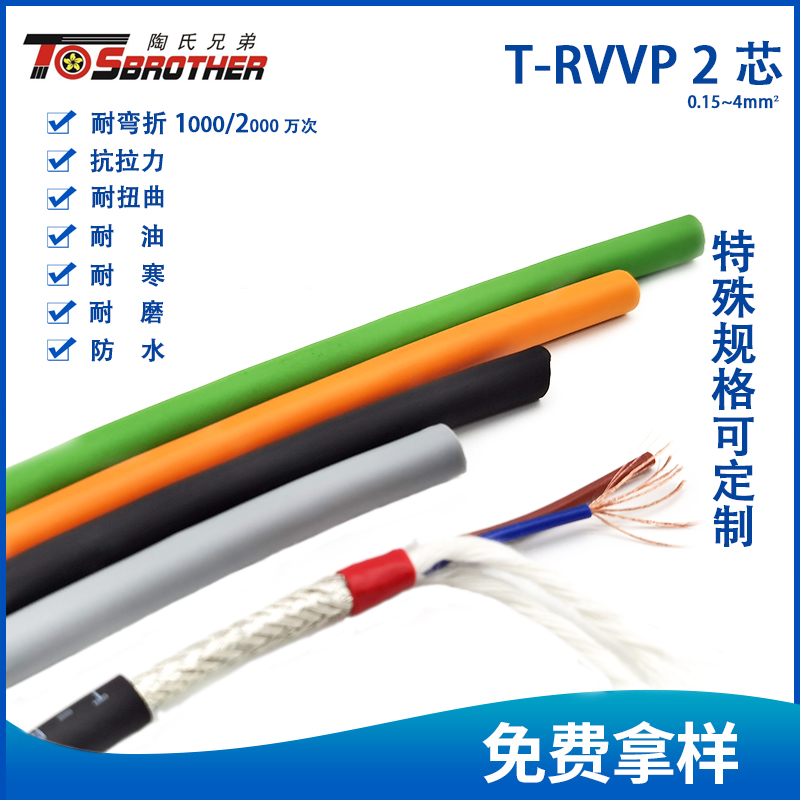

高柔拖链电源电缆屏蔽型
