产品详细

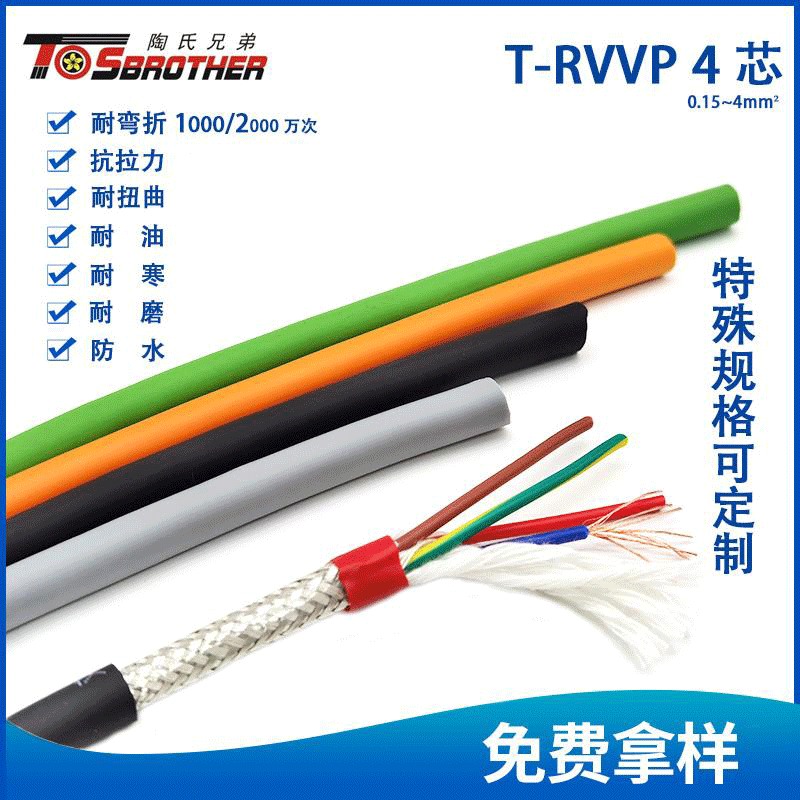

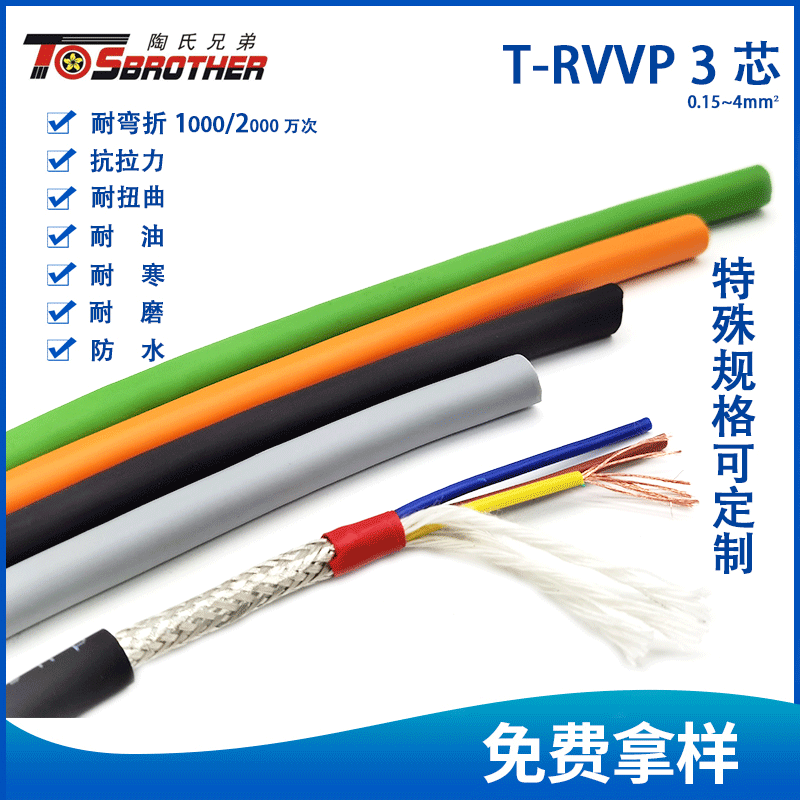

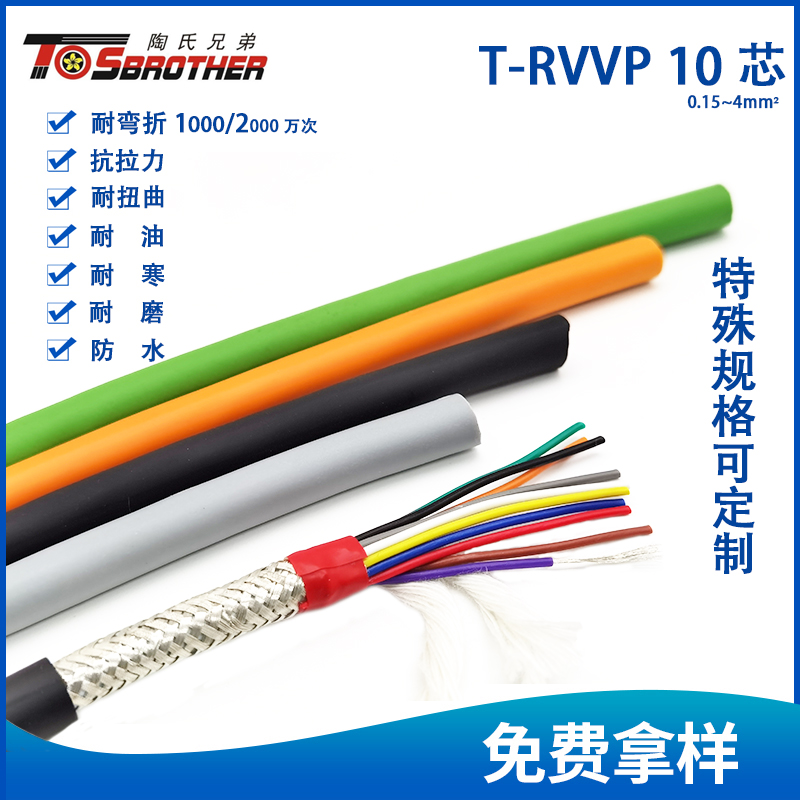

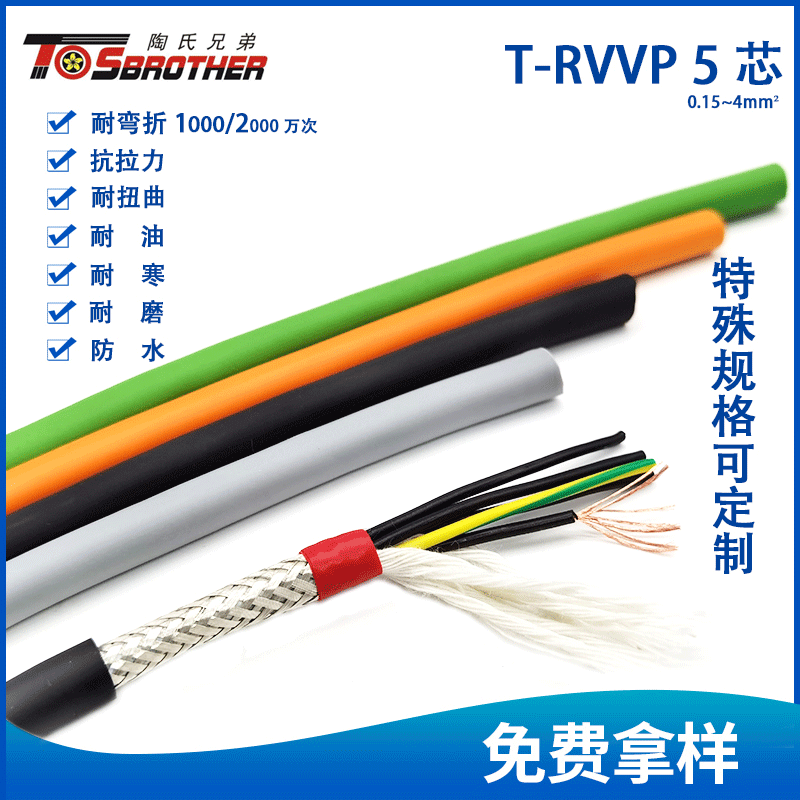

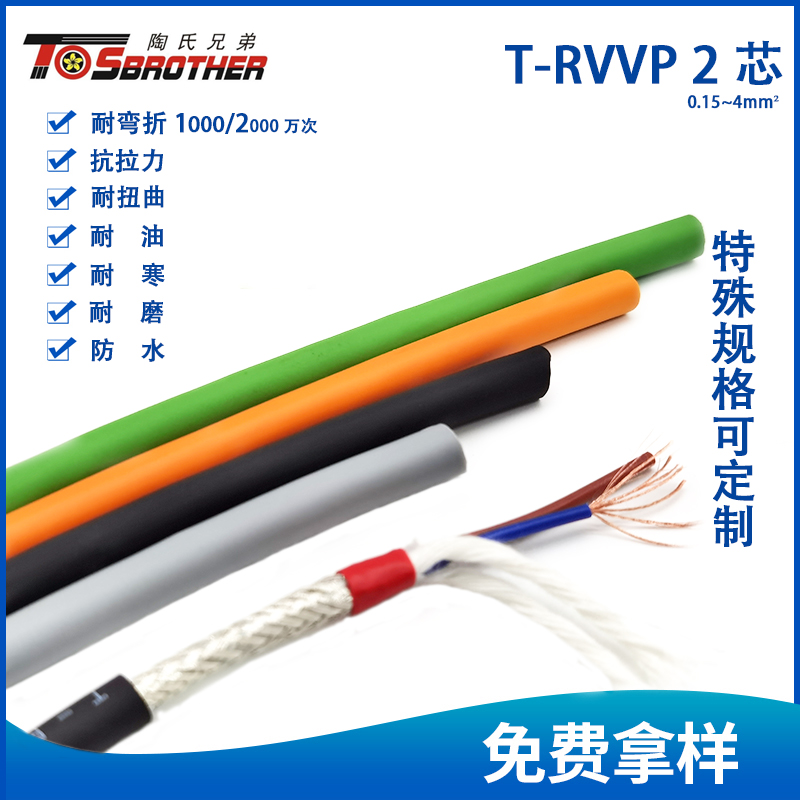

电缆结构
裸铜导体，无氧细铜线
符合 DIN VDE0295 第 6 类及 IEC 60228 第 6 类特种 PVC 绝缘 + 彩色芯线标识
线芯采用最佳节距分层绞合
镀锡铜丝编织屏蔽
外被颜色可订做灰色、绿色或橙色
应用范围
特别适用于机械设备、机床的持续高柔拖链弯曲应用。该高柔电缆使用特殊改性的绝缘材料及护套材料，具有高度耐磨性和介质抗性，可以经受长期的加速、减速、拉伸和压缩应力，以及千万次以上的周期性弯曲，并始终保持高稳定性。
规格参数表
| NO | 芯数及截面积 (NO*mm²) | 绝缘线径 (mm) | 近似外径 (mm) | 最大直流电阻 (Ω/KM) | 护套颜色 | 芯线颜色识别 |
|---|---|---|---|---|---|---|
| 1 | 2×0.5 | 2.0 | 6.8 | 39.0 | 黑色 | 蓝棕 |
| 2 | 3×0.5 | 2.0 | 7.2 | 39.0 | 黑色 | 蓝棕黄 / 绿 |
| 3 | 4×0.5 | 2.0 | 7.7 | 39.0 | 黑色 | 蓝棕红黄 / 绿 |
| 4 | 2×0.75 | 2.3 | 7.4 | 26.0 | 黑色 | 蓝棕 |
| 5 | 3×0.75 | 2.3 | 7.8 | 26.0 | 黑色 | 蓝棕黄 / 绿 |
| 6 | 4×0.75 | 2.3 | 8.4 | 26.0 | 黑色 | 蓝棕红黄 / 绿 |
| 7 | 2×1 | 2.6 | 8.0 | 19.5 | 黑色 | 蓝棕 |
| 8 | 3×1 | 2.6 | 8.5 | 19.5 | 黑色 | 蓝棕黄 / 绿 |
| 9 | 4×1 | 2.6 | 9.3 | 19.5 | 黑色 | 蓝棕红黄 / 绿 |
| 10 | 2×1.5 | 3.0 | 9.0 | 13.3 | 黑色 | 蓝棕 |
| 11 | 3×1.5 | 3.0 | 9.5 | 13.3 | 黑色 | 蓝棕黄 / 绿 |
| 12 | 4×1.5 | 3.0 | 10.3 | 13.3 | 黑色 | 蓝棕红黄 / 绿 |
| 13 | 2×2.5 | 3.9 | 10.9 | 7.98 | 黑色 | 蓝棕 |
| 14 | 3×2.5 | 3.9 | 11.5 | 7.98 | 黑色 | 蓝棕黄 / 绿 |
| 15 | 4×2.5 | 3.9 | 12.5 | 7.98 | 黑色 | 蓝棕红黄 / 绿 |
备注
0.5=20AWG，0.75=19AWG，1=17AWG，1.5=15AWG
相关产品
更多 2000万次超高柔性电缆
高柔拖链控制电缆
View Details
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆
View Details

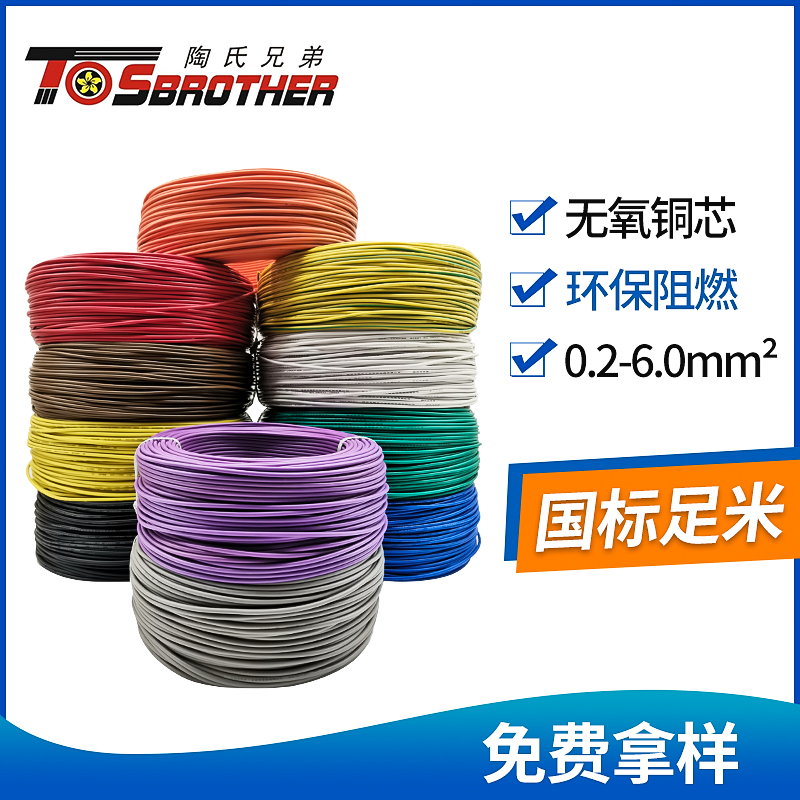

RV单芯软导体无护套电缆
